電纜故障測試儀（閃測儀）的產品介紹
電纜故障測試儀（閃測儀）的產品介紹。
1、測試原理圖
圖1 測試原理圖
2、閃測儀面板布局

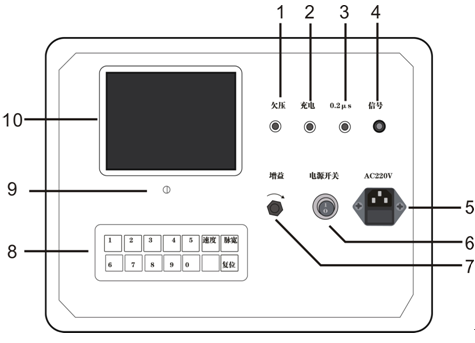

圖2 面板布局圖
1.欠壓指示 2.充電指示 3.0.2?s/2?s脈寬指示 4.信號輸入
5.電源插座 6.電源開關 7.增益調節 8.操作鍵盤
9.背光調節 10.液晶屏
1、測試原理圖
2、閃測儀面板布局
1.欠壓指示 2.充電指示 3.0.2?s/2?s脈寬指示 4.信號輸入
5.電源插座 6.電源開關 7.增益調節 8.操作鍵盤
9.背光調節 10.液晶屏
